分體式研磨泵、智能大型膠體磨.適用于超大流量的谷物類物料的粉碎作用，對于皮渣類物料的進一步粉碎要求的效果尤為顯著。如：辣椒、番茄皮渣、甜玉米、老玉米、大薯、白蘭豆、大豆、菠蘿、木薯、秸稈、海藻、催化劑、混懸液、煤焦油、重油、乳化混合油、生物、化工、炭黑、白炭黑、鈦白粉、麥、飼料、魚餌、包谷酒糟、白酒糟、啤酒糟、魚溶漿、蝦膏、魚粉、船用垃圾、生活垃極、畜牧垃極、餐廚污水處理、水產品廢料、水肥、腐植酸、鯉電池基料、新能源、新材料等食品、化工、制藥、日化、生物工程.本系列泵可采用特殊正壓機封密封、轉動體構件、泵體、特殊結構水沖式冷卻式機封裝置等技術革新使產品更加實用便捷，可在長期運行中機械性能穩定，維修率低，摩擦功耗小，高速分散，快速混合，高效均質和研磨等性能優勢，24小時連續運行，進出口采取管道在線，自動一體化，效率高等優點。

　   成功案例: JM-W300AC55KW型多功能納米錐體磨（石墨烯的高端智能裝備制備）應用于安聚納米材料和貴州鼎璽烯材高科技是年產量100噸石墨烯生產線，采用的是物理剝離法，最大限度保留純質石墨烯納米材料特性；泰國硅暹化學等公司的清潔柴油,煤焦油乳化工程項目、衛生級多功能研磨機(泵式)應用江蘇西典、康佰得等藥用輔料項目;JM-WB320AC-2、JM-WB250AD-2衛生級超微粒研磨泵應用于嘉必優萬噸生物工程ARA+DHA(發酵法)單體工廠、海圣魚粉廠粉碎魚蝦漿，新疆亞泰蕃茄醬和辣椒醬大型生產線、JP-W250AD-2大型高速膠體均化打漿泵應用于臺灣立安東化學,泰國硅暹化工,黑貓?zhí)亢?-5萬噸改性白炭黑等工程項目；JM-W250A55管道磨式10臺大型研磨泵成功應用于年產8萬噸四新消泡劑工程項目、分體式研磨泵和大型膠體磨應用在東方鈦業、攀鋼渝鈦、南京鈦白化工、金浦鈦業、東佳集團、大互通鈦業、鈦海料技、惠云鈦業、興茂鈦業、金龍鈦業、東方鈦業、海峰鑫化工等公司的多條年產4-20萬噸精鈦渣精鈦粉制取改性鈦白高級二氧化鈦生產工程中端分散，研磨，包膜的制備和華宇炭黑、通化雙龍化工股份有限公司、OSC Siam Silica CO.,Ltd.、臺灣立安東化工股份有限公司、江西黑貓?zhí)亢诠煞?、泰?guó)硅暹化工等改性白炭黑的二氧化硅濾餅高速混合，解聚，分散，均化，打漿和輸送的工藝處理上有了更大發揮，效益顯著，與類似產品比較在其生產效率的數倍，可大幅度的降低生產成本費用，而且顆粒均勻、清洗換色方便、無研磨雜質等性能。主要產品覆蓋了防水材料、阻燃劑、消光劑、發泡劑、消泡劑、催化劑、石墨烯、納米紅維、潤滑油脂、化工、膠囊、生物化工、精細化工、水處理、污水處理、垃圾處理、硅酮玻璃鋼、水玻璃、膠粘劑、油水乳化、乳化硅油、石墨烯、化肥、魚蝦醬、番茄醬、色拉醬等各類流體、膠體料漿和膏體等物料得到高速分散、攪拌混合、解聚均質、研磨細化。產品部分使用單位:美國陶氏公司、山東海洋化工研究院天一公司、SAR GROUP SRL、浙江浦森新材料科技、佳瑩阻燃材料、巴斯伏阻燃材料、上海凱賽生物材料、中海亞環保材料、杭州凱明催化劑股份、永得利膠囊、錢江膠囊、中亞膠囊、浙江綠健膠囊、康恩貝集團、仙琚藥業、新昌制藥、中石油重慶分公司、重慶一坪潤滑、中石化北京燕山催化劑廠、中柴新能源有限公司、納拓潤滑技術股份、江陰貝瑞森生化技術、中國橡膠集團特種材料研究所、中國林業科學研究院林產化學工業研究所、江蘇四新應用科技研究所等企業科研的科研中試和生產裝備，受到廣大用戶好評和青睞。

一、泵的主要結構
      研磨泵又稱管線式鈦白粉研磨機、多功能膠體磨、多功能研磨機、耐磨研磨打漿泵、錐體磨泵、石墨烯剝離納米研磨機、轉子磨、高速膠體研磨混合研磨泵、管道磨、研磨膠體泵和白炭黑打漿泵等是一種新型節能抗磨蝕耐磨泵。整套膠體磨組合巳獲專利名稱:分體式聯軸器設備改進結構:1)研磨系統與電機采用分體式聯軸器連接;2)泵殼與分體式聯軸器之間增設擋水結構;3)更換磨盤時，可不旋轉拆卸調節盤;4) 進口、出口采用活動安裝連接方式;5)研磨磨采用鉻鉬合金鋼材料。整機成套設備在各方面技術上創新和增設，使用操作方便和維護簡單，防止電機燒壞，并提高設備性能和使用得到了周期延長。石墨烯研磨泵包括出口過濾器、補償器、出口止回閥等裝置等組成。本機是采用優質不銹鋼、鉬合金鋼或特殊硬質合金鋼,耐腐蝕耐磨等機械性能。JP、JM系列研磨泵型號規格齊全，可根椐用戶技術要求量身定制，產品能夠給廣大用戶選購設備提供更大空間和余地，還可以根據用戶的特殊要求提供各種研磨泵、多功能膠體磨組合機器和特殊配件。使設備資源得到更科學性、專業性和節能性的利用，廣泛應用于各領域行業。
二、泵的工作原理

　　本系列泵以濕式超微粒粉碎、高剪切、乳化、分散、均質、攪拌、混合、解聚、研磨等多功能處理流體、膠體和膏體等各類物料機械設備，適應范疇廣泛可代替并優于石磨，砂磨機、球磨機、乳勻機、剪切分散泵，均質泵、乳化機、三輥機、組織搗碎機等工作效率「見圖1」。

　　本系列泵中又根據內部結構不同而功能分為:高速打漿混合型、研磨打漿型的多功能膠體磨、多功能研磨機(管線式)屬于特殊膠體磨的細化作用一般來說要弱于高壓均質機高壓破碎軟飲料類軟流體之外，但它對物料的適應能力較強(如高粘度、大顆粒)，所以在很多場合下，它用于均質機的前道或者用于高粘度的場合。在固態物質較多時也常常使用膠體磨進行細化。

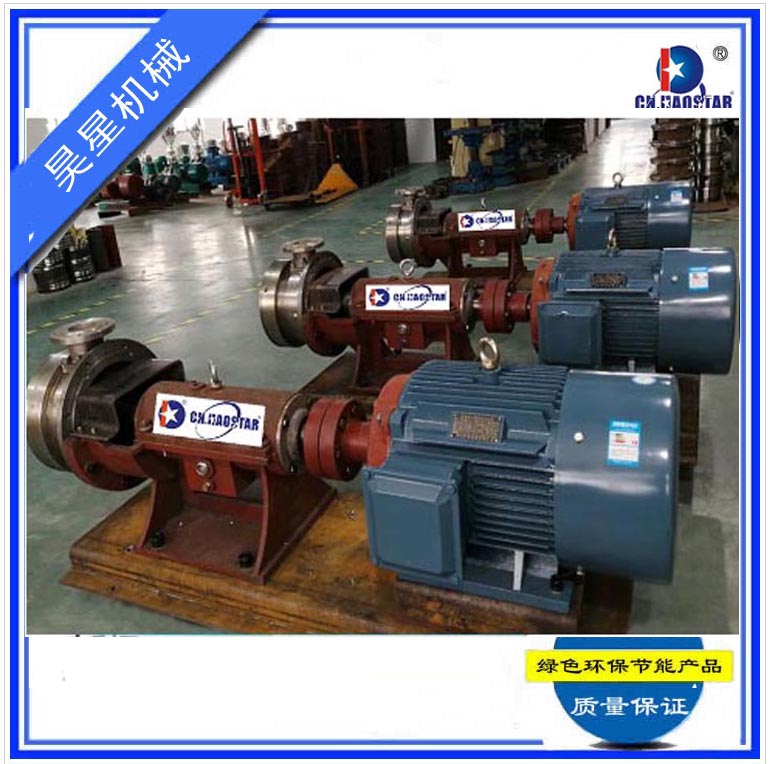

　　JP-W-F泵系列是分體式研磨泵由臥式電動機通過分體式傳動裝置、聯軸器驅動研磨盤的動磨盤與相匹配靜磨盤作相對的高速旋轉和復雜力作用下進行濕法粉碎研磨等功效。設備優點:同步運行,管道管線連接,設計合理, 體積小,穩定性良好,自動一體化.與常規市場其他傳統管線式膠體磨設備如通過電機皮帶輪帶動叢動輪運行的皮帶、主叢輪因磨損、打滑而降低效能,另外如果皮帶盤和皮帶叢容易發生故障而電機照樣無效運行也無法觀察到等缺陷.所以本泵與采用傳統皮帶驅動膠體磨相比的優勢顯而易見。并且定轉齒之間隙可調整,被加工物料通過本身的重量或外部壓力(可由泵產生)加壓產生向下的螺旋沖擊力，透過膠體磨定、轉齒之間的間隙時受到強大的剪切力、摩擦力、高頻振動等物理作用，使物料被有效地乳化、分散和粉碎，達到物料超細粉碎及乳化的效果。

　　JP-WAD-F為第四代泵類，整機成套設備由：如傳動系統裝置、補償裝置可使調節盤靈活地間距乳化細度和預防膨脹、平衡容器內部的壓力、出口止回閥防止?jié){料回流和內應力產生、進口過濾器對漿料中雜物的過濾保護泵研磨系統、傳動裝置等多項功能裝置組合。其特點操作方便，衛生環保，節能高效和使用壽命長，從而達到防震、防止加工物料雜質確保物料的品質純正，還配備了的長期正常運行等性能，是更先進的膠體研磨泵類設備。

　　本系列泵可廣泛用于化工、電力、冶金、紡織、石油、生化、制藥、建材、煤炭、環保、新能源、新材料等行業。特別適用于：鈦業、香精、香料、醫藥、藥物、石油、化工、精細化工、生物制劑、植物蛋白、動物蛋白、啤酒、食品、炸藥、高校，科研實驗室等領域行業使用。

　　可研磨輸送含有固體顆粒的流體、膠體等漿體和膏體，以及重介輸送等。比如: 其允許輸送的最大漿體重量濃度Cw為：鈦白漿料≤30%;白炭黑漿料≤25%;石墨烯黑漿料≤30%;改性二氧化硅漿料≤25%;和煤漿≤45%;礦漿和重介≤60%。

　　特別是我們最新推出第四代JPW-F系列研磨泵-鈦白粉膠體磨、白炭黑打漿泵-膠體均化研磨機等系列，產品已被國內外各地近幾百家生產企業及高等院校重點實驗室、科研所的采用和實用性推廣，并得到廣大專家的青睞。

　　三、泵的型式、結構特征

　　1.JP-WAD研磨泵(多功能膠體磨)的型式

　　JP-WAD研磨泵系列分兩大類，一類為臥式聯軸直聯式單冷卻膠體磨JM-W-AA、JP-W-AB、JP-W-AC;另一類是臥式聯軸直聯式改良膠體磨JP(JM)-AD-1、臥式聯軸直聯式雙冷卻膠體磨JM(JP)AD-2;一類是JPWF研磨泵型，JPWF分體式傳動聯軸式研磨泵AD-F型，本手冊是JPWF研磨泵型說明使用。

　　2.JP-WAD研磨泵F型膠體磨的結構特征

　　JP-WAD-F型研磨泵組合的膠體磨整套設備主要由進口、活動式進口法蘭(進口短接)、進口過濾器、補償器、出口止回閥、活動式出口法蘭(出口短接)、泵體(又稱殼體、泵頭)、研磨系統、傳動裝置(分體式架體)、過渡聯按盤、軸套、軸承、軸承油箱、油箱壓板、電機、機座等主要零部件組成。

　?、?泵體部分

　　JP-WAD-F研磨泵(多功能膠體磨)的泵頭部分包括泵殼、研磨盤(動、靜磨盤)和軸封裝置。研磨裝置泵頭與傳動系統聯接件用螺栓固定聯接。根據需要，泵的出水口位置可按45°間隔旋轉六個或八個不同的角度安裝使用。

　　JP-WAD-F研磨泵(多功能膠體磨)的泵殼由不銹鋼材料制成，配合研磨盤(動、靜磨盤)構成研磨系統。泵內腔配合研磨盤的動磨盤，研磨盤的動磨盤與軸為螺紋聯接，動、靜磨盤的材質根據用戶技術要求配置，分為高速合金鋼，鉻鉬合金鋼、特殊不銹鋼、各類不銹鋼等材料。

　?、趥鲃?dòng)裝置部分

　　JP-WAD-F傳動裝置部分為筒式結構。稀油潤滑型式。稀油潤滑聯軸傳動裝置主要由聯軸分體架體、油箱蓋、軸軸、軸承箱、軸承(泵頭側,電機側)、軸承壓蓋(泵頭側,電機側)、螺母、油封、擋水盤、拆卸環、固定螺母等零件組成，筒式分體架體采用稀油潤滑來潤滑保護軸承的轉軸正常旋轉，主要由分體架體、軸承油箱、轉軸、軸承、軸承油箱壓板、軸承壓蓋、油封、擋水盤、拆卸環等零件組成，「見圖2」

　　JP-WAD-F泵( 整套)總裝配結構圖2

　　1.進口法蘭2.進口過濾器3. 過濾器壓蓋4.管線通道 5. 補償器

　　6.調節手柄7.出口止回閥8.出口短接9.檔水盤聯接件10.轉軸

　　11.分體式傳動裝置12.軸承稀潤滑油箱體13.聯軸器14.防護罩15.電機

　　16.機座17.軸承壓蓋油封18. 軸承19.軸承20. 軸承壓蓋油封21.機械密封

　　22.泵體 23. 動磨盤24. 靜磨盤25.調節盤26.進口短接27. 濾網(孔)裝置
